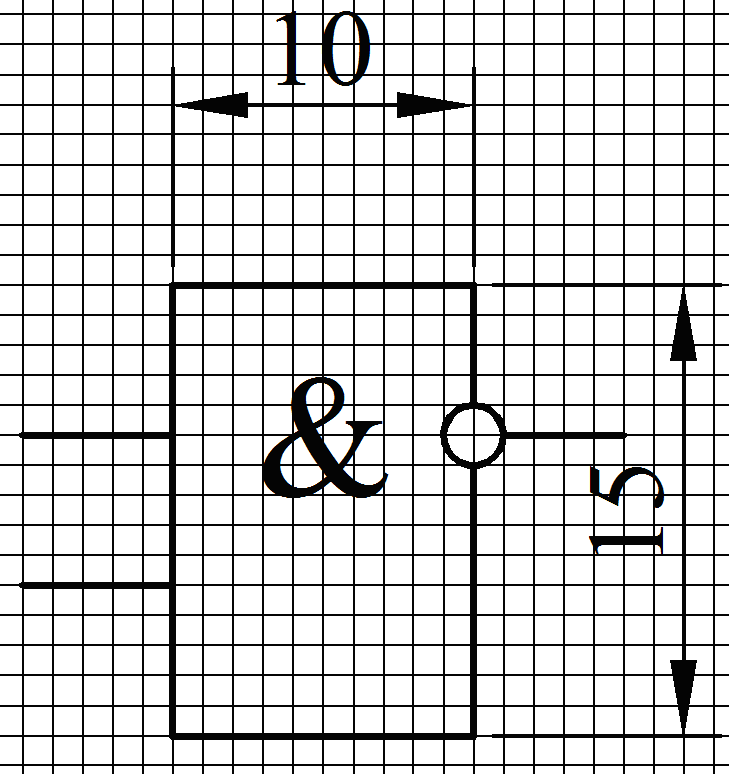

Условные графические обозначения, соотношения размеров которых приведены в соответствующих стандартах на модульной сетке, должны изображаться на схемах в размерах, определяемых по вертикали и горизонтали количеством шагов модульной сетки М. При этом шаг модульной сетки для каждой схемы может быть любым, но одинаковым для всех элементов и устройств данной схемы.

Условные графические обозначения элементов, размеры которых в указанных стандартах не установлены, должны изображать на схеме в размерах, в которых они выполнены в соответствующих стандартах на условные графические обозначения.

Размеры условных графических обозначений, а также толщины их линий должны быть одинаковыми на всех схемах для данного изделия (установки).

Все размеры графических обозначений допускается пропорционально изменять.

Условные графические обозначения на схемах следует выполнять линиями той же толщины, что и линии взаимосвязи.

Условные графические обозначения элементов изображают на схеме в положении, в котором они приведены в соответствующих стандартах, или повернутыми на угол, кратный 90°, если в соответствующих стандартах отсутствуют специальные указания. Допускается условные графические обозначения поворачивать на угол, кратный 45°, или изображать зеркально повернутыми.

Условные графические обозначения, содержащие цифровые или буквенно-цифровые обозначения допускается поворачивать против часовой стрелки на угол 90° или 45°.

Линии электрической связи выполняют толщиной от 0,2 до 1 мм в зависимости от форматов схемы и размеров условного графического обозначения. Рекомендуемая толщина линий – от 0,3 до 0,4 мм. Линии электрической связи должны состоять из горизонтальных и вертикальных отрезков и иметь наименьшее количество изломов и взаимных пересечений.

Резистор постоянный	Резистор переменный
Резистор подстроечный	Кондексатор постоянной ёмкости
Кондексатор оксидный неполярный	Конденсатор переменной ёмкости
Катушка индуктивности	Диод
Стабилитрон	Варикап
Тиристор диодный	Тиристор триодный
Транзистор	Транзистор полевой
Транзистор полевой с изолированным затвором	Фотодиод
Светодиод	Оптрон диодный
Предохранитель	Контакт замыкающий (выключатель)
Контакт размыкающий	Контакт переключающий
Выключатель кнопочный	Штырь и гнездо разъемного соединителя
Вилка и розетка разъемного соединителя	Гнездо телефонное
Микрофон	Головка громкоговорителя
Элемент гальванический	Лампа накаливания осветительная или сигнальная
Соединение с общим проводом (корпусом)	Заземление
Усилитель операционный	Элемент логический
D-триггер	Индикатор цифровой
Минимальное расстояние между линиями выводов	Общий блок управления
Общий выходной элемент	Указатель полярности, например, статический вход с указателем полярности
Указатель инверсного вывода, например, инверсный статический вывод	Указатель динамического вывода, например, инверсный динамический вход
Указатель вывода, не несущего логической информации, например изображенный слева	Метка двунаправленного вывода, например, показанного со стороны входа
Метка двунаправленного вывода, например, показанного с указателем полярности	Метка выхода «Сдвиг», например, сдвиг вправо
Метка выхода с тремя состояниями	Метка открытого выхода, например, открытый выход L-типа
Метка двухпорогового входа	Группирование битов многобитового вывода, например, входа
Обозначение функции «Усилитель»	Обозначение функции «Элемент задержки»
Обозначение функции «Моностабильный элемент», например – с перезапуском	Обозначение функции «Умножитель»
Обозначение функции «Сумматор»	Обозначение функции «Исключающее ИЛИ»
Обозначение аналогового сигнала	Обозначение цифрового сигнала
